7XDD03SX

Descrizione

Coppia digitale singola – Guaina esterna blu

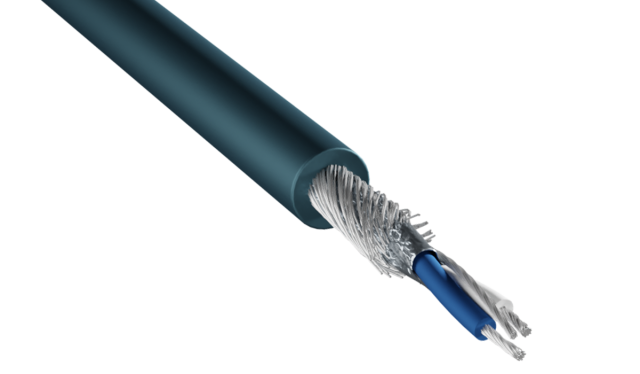

CAVO DIGITALE AES/EBU-DMX a coppia singola SYNTAX® (specifiche d’uso standard AES/EBU e DMX) è un prodotto con un’impedenza costante e presenta una speciale guaina polimerica per la bassa capacità. Per garantire un elevato livello di protezione dai disturbi EMI/RFI, lo schermo è composto da due diversi schermi:
● il primo è un rame stagnato a spirale ad alta densità;
● il secondo è un foglio di alluminio/poliestere. Il filo di drenaggio tra i due schermi facilita il collegamento. Guaina esterna in PVC disponibile in nero o blu ignifugo, anticalpestio, ammortizzante e flessibile per una maggiore durata.
Ulteriore modello è il 7XDDHF03SX privo di alogeni per installazione con rivestimento esterno verde LSZH
Conductors: tinned OFC 24 AWG – 19×0,12 mm
Conductors jacket: red/blue Foam Skin Ø 1,4 mm
Drain wire: tinned OFC 24 AWG – 19×0,12 mm
Screen 1: high density spiral tinned OFC 95% cov.
Screen 2: aluminium/polyester foil 100% cov.
Operating temperature: -30° +70° C.
External jacket: BLU PVC Ø 5,5 mm flame-retardant
D.C.R. conductors: <90 Ω/Km D.C.R.
shield: <40 Ω/Km
Capacitance cond./cond.: 1Khz 40 nF/Km
Capacitance cond./shield: 1Khz 80 nF/Km
Nominal Impedence: 1-4 Mhz 110 Ω/100 mt
