SPXNFV

89,06  IVA inclusa

Connettore Unipolare 400A Neutro Source

COD: SPXNFV Categorie: , Tag:

Descrizione

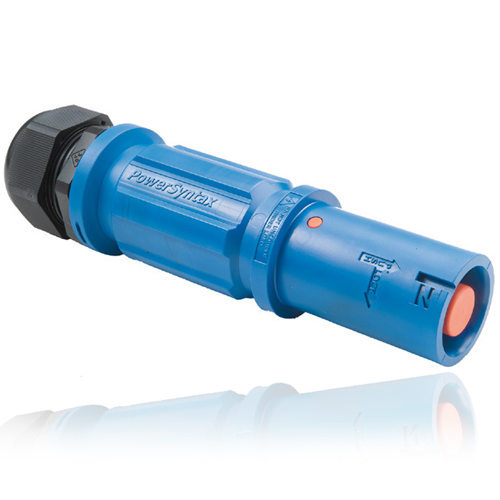

Connettore volante SPX Line Source powerlock 750 amp Neutro Blu – resistente all’acqua IP67

Connettore di potenza PowerSyntax SPX Line Source 750 amp per cavi da 240 mm²
Oltre 500 cicli di connessione garantiti
Sistema di chiusura rapida con blocco di sicurezza Secondary Lock
Contatto elettrico con protezione IP2X
Contatto con terminale per crimpatura
Serracavo metrico plastico M40 a tenuta stagna IP68 (Ø cavo 22 – 32 mm)
Colorazione europea (EU)
Compatibile con altri connettori di tipo powerlock

La serie di connettori unipolari di potenza ad innesto rapido PowerSyntax rappresenta una soluzione ottimale per la gestione in totale sicurezza di sistemi di corrente elettrica ad alto amperaggio con potenza nominale fino a 750 A. Anche nelle condizioni di utilizzo più severe, i connettori PowerSyntax garantiscono massima affidabilità nella fornitura di energia elettrica in ambiti come industria, costruzioni, cantieri navali, centri elaborazione dati (CED), banchi di carico, settore ferroviario, energia solare ed eolica, e trovano applicazione anche in sistemi di fornitura temporanea o back-up, generatori e quadri elettrici mobili, gruppi elettrogeni, installazioni militari e grandi eventi. Ad innesto avvenuto, il grado di protezione IP67 consente di usare il connettore in qualsiasi condizione sia indoor che all’aperto. Sui connettori PowerSyntax, ogni dettaglio tecnico è il risultato di un continuo sviluppo che fa della serie attuale un punto di riferimento nella categoria dei connettori unipolari di alta potenza. Sul contatto elettrico, ad esempio, è presente un sistema di protezione IP2X che impedisce di entrare accidentalmente in contatto con le parti metalliche (sul contatto Drain, il meccanismo di protezione IP2X si avvale di un sistema brevettato per il blocco meccanico della parte isolante). L’impugnatura ergonomica consente di maneggiare comodamente il connettore anche nell’utilizzo con cavi di grande sezione. Oltre a poter contare su uno specifico codice colore, ogni fase è dotata di una propria chiave meccanica di inserimento per impedire l’innesto accidentale tra due connettori di fasi diverse. L’innesto è di tipo baionetta con blocco di sicurezza “secondary lock” disinnestabile tramite il sistema di sgancio rapido SyntaxLock cod. SPX-SYLOCK o chiave di sblocco cod. SPXTKEY (entrambi gli accessori sono venduti separatamente). Il contatto è fissato al guscio del connettore tramite pin plastico, in maniera facile e senza la necessità di strumenti dedicati. L’attacco dei cavi al contatto avviene tramite due viti a brugola e bussola metallica (per cavi da 25mm² a 150mm²), o tramite crimpatura (per cavi fino a 300mm²). La ritenzione del cavo è affidata ad un pressacavo plastico M40 con tenuta stagna IP68. Le caratteristiche tecniche principali, la fase e le indicazioni di sicurezza sono stampate in rilievo sul guscio del connettore, senza dover ricorrere ad etichette adesive soggette a possibile distacco con l’utilizzo.   È inoltre disponibile un’ampia gamma di accessori e tappi di protezione. I tappi di protezione IP67 (venduti separatamente) garantiscono la piena resistenza all’acqua anche in situazioni in cui i connettori non sono collegati, e sono ancorati al connettore tramite un cavetto speciale in acciaio a 7 trefoli ricoperto da una guaina in teflon antiscalfitura.   PowerSyntax 480 / 750 amp CARATTERISTICHE GENERALI
• Compatibile con altri connettori standard powerlock
• Certificato CE
• Conforme alle norme EN/ESI
• Sistema di ritenzione con spina UL94-V0, per montaggio e smontaggio rapido senza estrattori specifici
• Sistema di innesto: a baionetta con blocco di sicurezza “secondary lock”
• Impugnatura ergonomica heavy-duty, dotata di sponde   per un appoggio migliore durante le fasi di innesto e disinnesto
• Pressacavi IP68 con filetto metrico conformi alle norme EN/CE, disponibili adattatori per cavi oltre i 32 mm di diametro
• Terminali a morsetti e a pinzare per cavi da 25 a 300 mm²
• Sistema con chiavi di polarizzazione per evitare errori di connessione
• Sistema di contatto con lamella multipoint
• Materiale contatti: ottone (SPX4); rame (SPX7); bimetallico rame/alluminio (SPV/SPY bimetal)
• Contatti placcati in argento
• Elevato grado di assorbimento degli urti
• Identificazioni delle fasi e indicazioni di sicurezza stampate in rilievo e non rimovibili
• Codifica colore EN (Europa).   Disponibile anche con codifica colore per U.K., Australia e U.S.A. DATI TECNICI
• Numero Contatti: 1 (unipolare)
• Massima corrente lavoro con contatto in ottone o bimetallico: 480amp
• Massima corrente lavoro con contatto in rame: 750amp
• Tensione di prova: 4500 V AC
• Corrente di corto circuito: oltre 35.5kA
• Resistenza di isolamento: >5000 MOhm @500V
• Tenuta stagna connettore accoppiato: IP67
• Protezione elettrica: IP2X
• Resistenza di contatto: 500
• Temperatura d’esercizio: -30°C/+125°C
